S7- 400H的MODBUS RTU通讯与常见问题
S7- 400H可以用作 Modbus （RTU）主站或 Modbus （RTU）从站。
使用S7-400 H 通过 MODBUS RTU 协议与第三方设备建立通信连接，需要如下的软硬件组件：
- 串行通信模块
- ET 200M 的 CP341 模块 （推荐）
- 用于 S7-400 的 CP441-2 模块
- 相应的MODBUS主站或从站可装载驱动（硬件狗、硬件驱动程序与软件库）
|
硬件和软件 组件 |
说明 |
|
CP341 |
可装载的 Modbus (RTU) 主站和 Modbus (RTU) 从站驱动可以用在 CP341 上使用，CP341 订货号如下： · 6ES7341-1AH02-0AE0 · 6ES7341-1BH02-0AE0 · 6ES7341-1CH02-0AE0 |
|
CP441-2 |
可装载的
Modbus (RTU) 主站和
Modbus(RTU) 从站驱动可以在
CP441-2 上使用，CP441-2 订货号：6ES7441-2AA05-0AE0 · 6ES7963-1AA10-0AA0 带有 RS232 接口 · 6ES7963-2AA10-0AA0 带有 TTY 接口 · 6ES7963-3AA10-0AA0 带有 RS422/RS485 接口 |
|
可装载 Modbus(RTU) 主站驱动 |
可装载 Modbus (RTU) 主站驱动授权可通过如下的订货号采购： · 6ES7870-1AA01-0YA0：此授权包包括软件、文档以及硬件狗 · 6ES7870-1AA01-0YA1：此授权包只包括硬件狗 |
|
可装载 Modbus(RTU) 从站驱动 |
可装载 Modbus (RTU) 从站驱动授权可通过如下的订货号采购： · 6ES7870-1AB01-0YA0：此授权包包括软件、文档以及硬件狗 · 6ES7870-1AB01-0YA1：此授权包只包括硬件狗 |

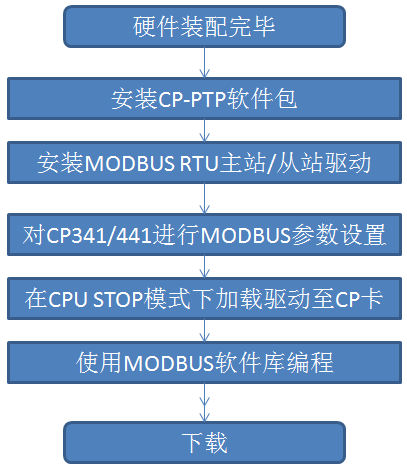

Modbus RTU编程步骤
Modbus RTU驱动下载
为了能够使用 CP PtP Modbus RTU 软件，需要满足下列要求：
· 已安装的 STEP 7 Basic V5.3 版本或更高版本。
· 已安装的选件包 Point-to-Point Connection Parameter Assignment ( CP PtP Param ) V5.1 或更高版本。
PTP协议软件包：SIMATIC S7-CP PtP Param下载链接：
https://support.automation.siemens.com/CN/view/zh/27013524
可装载的驱动程序“Modbus Master (RTU)”
https://support.industry.siemens.com/cs/cn/zh/view/27774018
可装载驱动程序 Modbus Slave (RTU)
https://support.industry.siemens.com/cs/cn/zh/view/27774276
如何给在S7-400H系统中的CP341装载MODBUS驱动程序
S7-400H中加载CP341 MODBUS驱动程序，请遵守如下步骤：
|
1 |
切断从站 CPU 的电源。接口模块（IM）随后切换到主 CPU 上。 |
|
2 |
切换主 CPU 的运行状态到“STOP”。 |
|
3 |
通过主 CPU 的 MPI 接口，直接从 PG 装载驱动程序到 CP341 模块的 EPROM 中。如果没有 PG，模块替代是不可能的。 |
详细操作参考：
如何加载驱动程序到CP341模块中，例如“Modbus Master(RTU)”。使它通过一个 ET 200M 模块连接一套 S7-400 H 系列的 PLC？
https://support.automation.siemens.com/CN/view/zh/17854293
PCS 7系统中如何实现Modbus RTU通讯
PCS 7系统推荐使用CP341用于MODBUS 通讯，放置于ET200M机架，实现冗余。
CP341作为 MODBUS从站时，需调用 CP341 库中的P_SND_RK、P_RCV_RK 功能块或 PCS7 库 SND_341、RCV_341 功能块。
CP341作为MODBUS主站时，需要调用FB80功能块。
具体组态方法，请参见文档：
CP340/CP341/CP440/CP441通讯及编程
https://support.industry.siemens.com/cs/cn/zh/view/72928033
MODBUS 手册下载地址
MODBUS Master手册下载链接：
https://support.automation.siemens.com/CN/view/zh/1220184
MODBUS Slave手册下载链接：
https://support.automation.siemens.com/CN/view/zh/1218007
RS485/R422通讯传输的最大距离
串行通讯模板 CP341 有 RS232C 或 TTY 或 RS485/422 三种电气接口类型。一般来讲，RS232 的通讯最大距离为 15m，20mA TTY 的通讯最大距离为 100m（主动模式）、1000m（被动模式），RS422/485 的通讯最大距离位 1200m。每种接口方式下的具体接线方法可参考 CP341 手册。

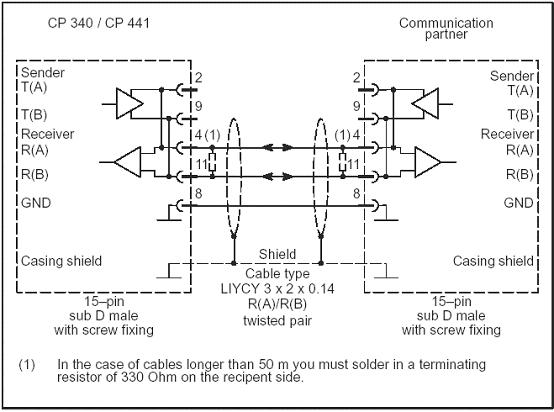

以下示例为 RS485 接口定义：
在使用RS422/485接口时，如果电缆长度超过50m，则必须在接收方焊接一个约330欧姆的终端电阻，以保证正常的数据传输。
CP341-RS485作MODBUS主站时，可以连接多少个从站设备？
当CP341-RS485作MODBUS主站时，可以直接创建一个多点连接的网络，在一个RS485网络中最多可以连接32个从站设备。CP341的MODBUS驱动程序将会使接收的二 线制线路在发送和接收之间切换。
CP341/CP441-2作MODBUS通信时的功能码与地址对应关系
|
功能码 |
功能 |
CPU地址 |
Modbus地址 |
长度范围 |
|
01 |
读取线圈状态 |
M、Q、T、C |
00001-09999 |
1～2024bits |
|
02 |
读取输入状态 |
M、I |
10001-19999 |
1～2024bits |
|
03 |
读取保持寄存器 |
DB |
40001-49999 |
1～127words |
|
04 |
读取输入寄存器 |
DB |
30001-39999 |
1～127words |
|
05 |
写单个线圈 |
M、Q |
00001-09999 |
1bit |
|
06 |
预设单个寄存器 |
DB |
40001-49999 |
1word |
|
15 |
写多个线圈 |
M、Q |
00001-09999 |
1～2024bits |
|
16 |
预设多个保持 寄存器 |
DB |
40001-49999 |
1～127words |
实现多个站轮询通信
在实际的应用中，可以将多个节点连接到一个RS422/485网络中，这时就需要通过程序控制的方式实现站点间的数据交换，这里称之为站点间的轮询通信。多站点轮询通信主要以站地址标识（站地址）为基础，系统主站发送带有站地址标识的数据来寻址不同的从站，同时不同的从站通过响应带有站地址标识的数据给主站，以完成整个通信过程。这就要求整个RS422/485网络中站点的地址不能相同，且必须唯一。
对于轮询通信，可以根据不同的网络规模、不同的通信对象及通信需求等，采用有针对性的轮询方法，在程序的实现上也不尽相同，这里仅给出两种主要的编程思路，供应用时参考。
· 思路一：以固定的时间间隔进行轮询，即以固定的时间发送指令给不同的从站并处理每个从站的响应。例如每1秒钟轮询一个从站，需要更改的只是发送的数据，在大多数情况下只需修改数据中的从站地址。对于接收到数据的处理，可以根据具体的用户要求进行。
· 思路二：根据发送和接收完成的标志来完成，即发送完成后启动接收，接收完成后再启动下一次发送。同样需要更改的只是发送的数据，在大多数情况下只需修改数据中的从站地址。对于接收到数据的处理，可以根据具体的用户要求进行。
CP341 Modbus RTU多站点轮询
https://www.ad.siemens.com.cn/download/docMessage.aspx?Id=3472
CP340/CP341通信功能块使用时需要注意哪些
通信功能块用于建立CPU由于CP之间数据交换，使用时需要注意以下几个方面：
· 对同一个CP340/CP341模块在程序中不能多次调用发送或接收功能块；
· 发送块由沿触发使能，接收块由高电平使能；
· 发送数据长度由参数LEN决定，接收数据长度由发送方决定，可以通过LEN读出；
· 发送块故障状态取决于DONE、ERROR、STATUS，只在一个扫描周期内有效；
· 接收块故障状态取决于NDR、ERROR、STATUS，只在一个扫描周期内有效；
CP341/CP441-2的加载驱动程序存储在哪里？
当使用 CP 341 时，将可加载驱动程序直接装载到 CP 341中，应注意，在没有编程设备的情况下将不能更换模块。使用 CP 441-2 时，将可加载驱动程序装载到 CPU 的装载存储器中，并在 CPU 启动时传送到 CP 的存储器中，因此，CPU 必须有足够的装载存储器空间。
怎么构建一个RS422/485的多点网络

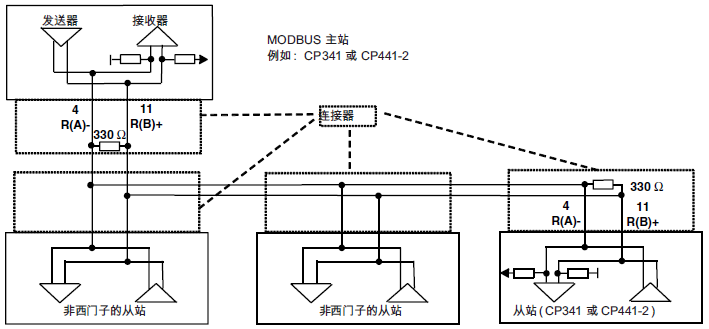

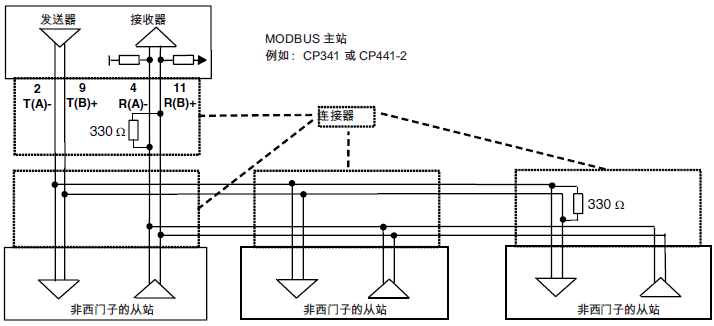

多点网络接线图如下：
